파워 서플라이 분리 및 설치방법 (교체방법)

파워 서플라이 분리 및 설치방법 (교체방법)

파워선택 방법 : 주 전원커넥터는 20 + 4 핀 형태의 제품을 구입하면 20 핀과 24핀을 지원하는 메인보드에서 모두 사용할 수 있습니다.

또 보조 전원 4 + 4 핀 형태의 제품을 구입하면 4핀과 8핀을 모두 지원 하게 됩니다.

케이스에 따라서 파워가 상이나 하단에 장착됩니다.

일단 각 전원 핀들이 어디에 꽂혀있는지 어떻게 꽂혀 있는지를 확인하고

나중에 그대로 꼽으면 됩니다.

<< 참 말은 쉽죠!!  ㅡ.ㅡ >>

선도 많고 핀들도 많아서 해깔릴 수 있지만 막상 연결하는 선은 몇개 안된답니다. ^^

1. 교체하기 위해 본체 뒤의 선들을 모두 뽑고 본체 뚜껑을 연 다음에 눕혀 놓습니다.
​

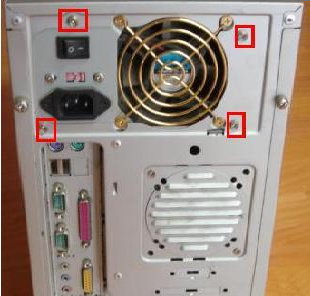

2. 파워서플라이에 연결되어 있는 나사를 풀어 놓습니다.
(일반적인 ATX파워는 대부분 이런식으로 장착합니다
만! 이보다 크기가 작은 microATX파워는 케이스에 따라 독특한 방법으로 장착하는 경우가 있습니다.)

 - 조립 방법 : 파워서플라이를 나사로 고정할 때는 위쪽의 한 곳부터 조여준 후 대각선 방향으로 조여줍니다.

이때 나사를 단단하게 고정하지 않을경우 파워에서 쿨러소리가 심하게 나므로 주의합니다.

3. 전원 커넥터를 분리합니다.

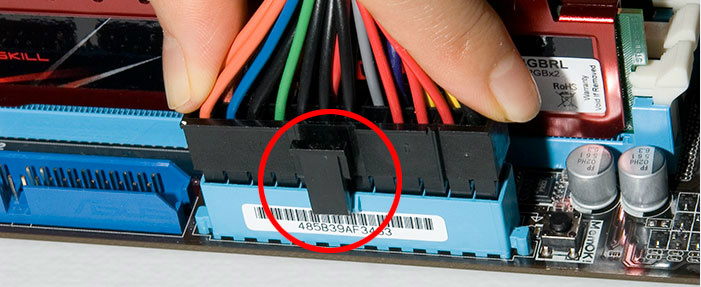

주 전원 커넥터와 보전 전원 커넥터를 분리하는 방법은 잠금레버를 눌러서 빼야 합니다.

- 연결 방법 : 각  커넥터의 잠금레버를 누른 후 메인보드 커넥터에 꽂아줍니다.

주 전원 20핀 커넥터를 지원하는 메인보드에 연결할 때는 4핀을 뺀 상태에서 꽂아 주면 됩니다.

보조 전원 4핀 커넥터를 지원하는 메인보드에 연결할 때는 4핀을 뺀 상태에서 꽂아 주면 됩니다.

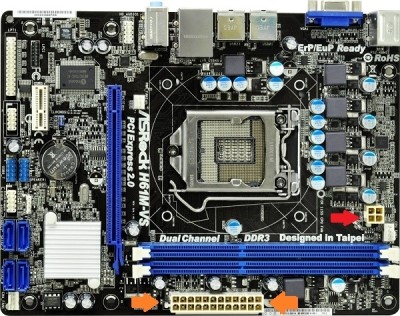

빨간색 화살표로 표시된 4핀은 보조 전원 단자

주황색 화살표로 표시된 20핀은 주 전원 단자 입니다.

파워서플라이 주전원 커넥터와 보조전원 커넥터는 한 쪽 방향으로 만 끼울 게 제작되 별 어려움 없이 장착할 수 있습니다.

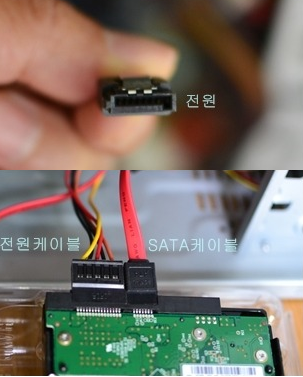

4. 하드디스크, Odd와 연결되어 있는 파워케이블 선을 빼주세요
(바로 빼도 되는 케이블이 있는 반면 잠금레버가 있는 케이블도 있으니 확인 후 빼세요)

- 연결 방법 : ㄱ자 형태로 되어 있으니 방향을 확인 후 연결합니다.

5.

- 연결방법 : 케이블 타이로 적절하게 정리해 주세요
